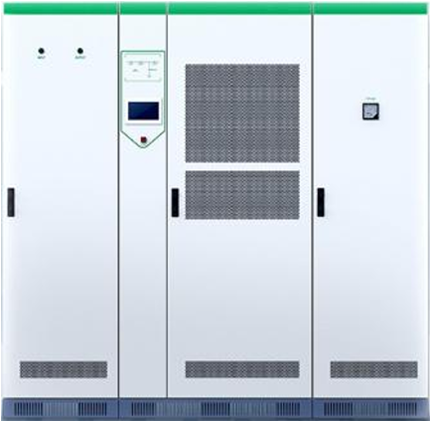

概要：
自然原因：雷擊、暴雨、大風等 電力系統原因：短路故障、大電機啟動、線路切換 不可預知的偶然事件：交通事故、建筑施工造成輸電線損壞、人為操作失誤以及一些小動物進入配電室等

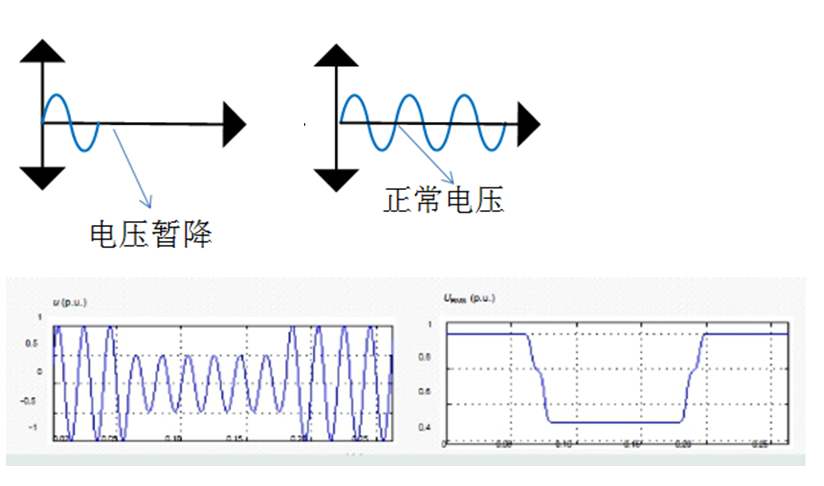

電壓暫降的定義
電壓暫降是指電力系統中某點工頻電壓有效值暫時降低至額定電壓的10%～90%，并持續10ms～1min。

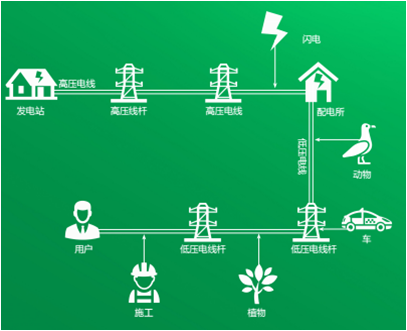

電壓暫降產生的原因
?自然原因：雷擊、暴雨、大風等
?電力系統原因：短路故障、大電機啟動、線路切換
?不可預知的偶然事件：交通事故、建筑施工造成輸電線損壞、人為操作失誤以及一些小動物進入配電室等
特點
電壓暫降事件特點
單相和兩相電壓暫降居多
三相電壓均低于20%的情況很少見
電壓暫降的危害
|
設備名稱 |
造成的影響 |
|
制冷設備電子控制器（水冷機組控制器） |
當電壓低于80%時，控制器切除制冷電動機 |
|
芯片制造業 |
當電壓低于85%時，測試和加工設備的電子電路會出現故障，導致設備停運。 |
|
PLC（細胞罐控制系統） |
當電壓低于90%持續幾個周波，I/O設備會誤動作，低于81%時PLC停止工作。 |
|
精密機械工具 |
當電壓低于90%持續2~3周波，機器人控制操作中斷。（汽車制造）。 |
|
直流電機 |
當電壓低于80%時，電動機保護跳閘。 |
|
調速電機（VSD） （細胞罐電機） |
當電壓低于70%，持續時間超過6個周波，VSD將切除；一些精細加工業 的電動機，當電壓低于90%持續時間超過3個周波時，電動機將會跳閘。 |
|
交流接觸器 |
電壓低于50%甚至70%持續時間超過一個周波，接觸器將自動脫扣。 |
|
計算機服務器 |
電壓低于60%持續12個周波，計算機工作將停機。（數據中心） |
工作原理

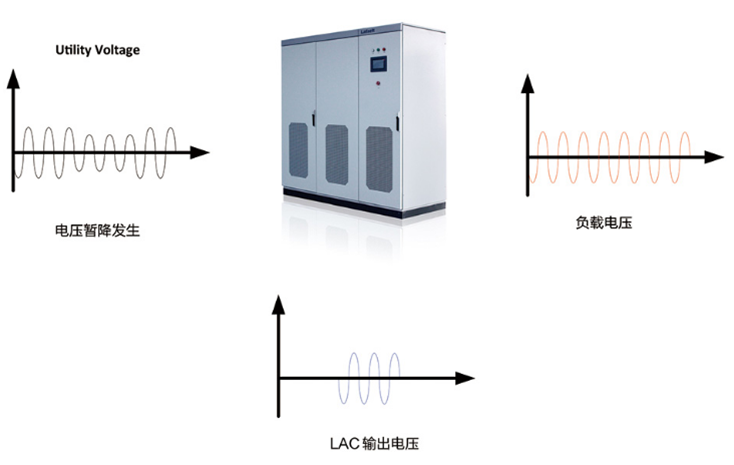

當電網供電電壓下降時，檢測算法可以在50us內檢測出電網電壓變化，并迅速控制雙向晶閘管開關關斷，切斷輸入電網電壓，使設備運行在補償輸出模式，吸取自身的超級電容存儲的能量，通過逆變器輸出與跌落前電網電壓相位和幅值一致的交流電壓注入系統，短時間為敏感負載提供高質量的電能。在電網電壓恢復后，DVR通過控制算法控制晶閘管導通，實現無縫切換到電網電壓。

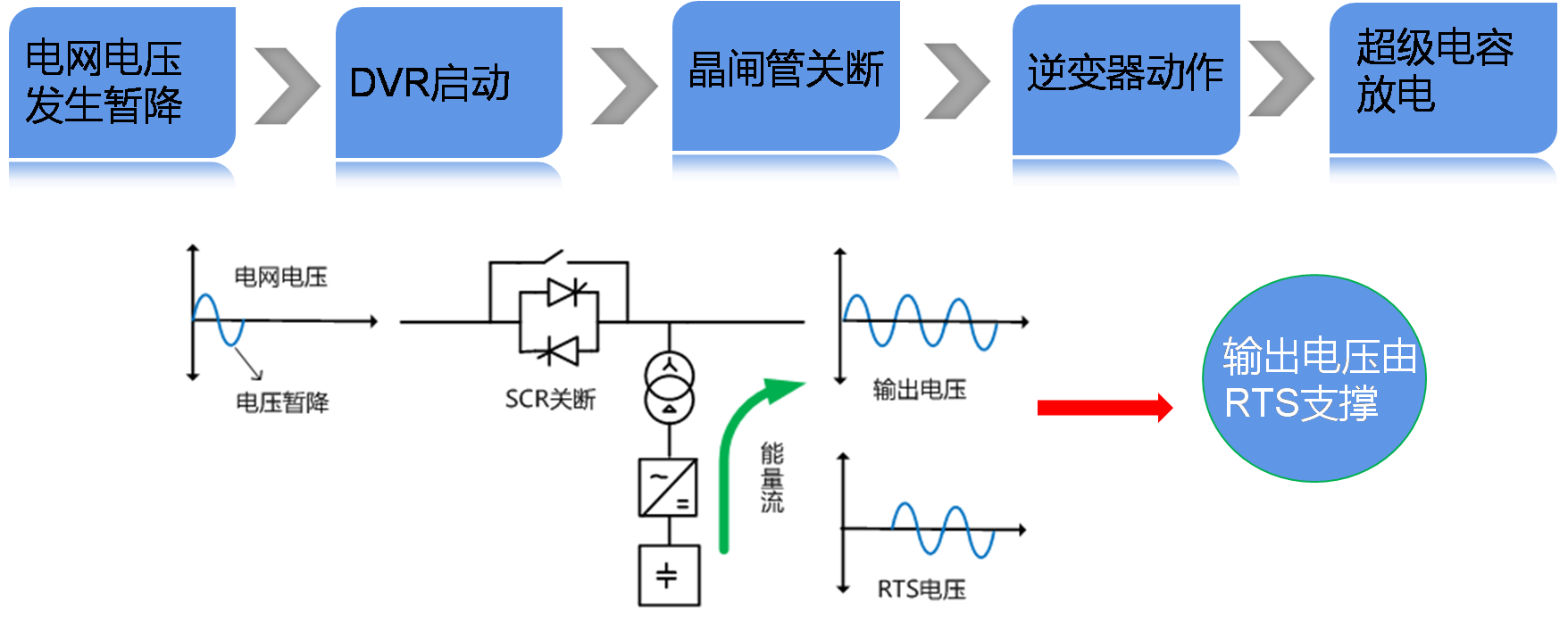

DVR-工作原理

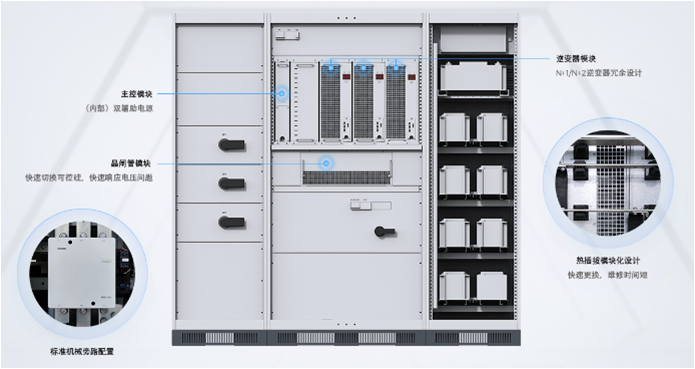

內部構造
四大技術突破
優越的整流器性能無諧波注入
采用第四代絕緣柵雙極型晶體管（IGBT）功率器件和多重保護技術保證設備的絕對可靠，無諧波注入污染，提高電能利用率
基于DSP的全數字控制技術可靠性高
采用32位先進DSP（數字信號處理器），使DVR可由柔性的邏輯算法實現極高的性能和可靠性。反應時間為50us先進的并聯擴容功能
模塊化設計
并聯擴容功能在增加DVR系統容量的時候可并柜2-5臺（電壓支撐時間5s-60s）完全免維護
運行成本低
儲能器件可靠性高，無易損件，自耗極小，設計壽命20年
