配電臺區電能質量綜合治理解決方案
一、項目背景
臺區的電能質量對用戶的用電設備正常運行和生產生活有著至關重要的影響。隨著臺區內非線性負載（如變頻器、開關電源等）的增加以及分布式能源的接入，臺區面臨著供電電壓過高或過低、三相電壓及電流不平衡、功率因數低下、電流諧波含量大等電能質量問題，需要采用有效的電能質量調節器進行治理。
二、治理目標
1. 改善臺區的電壓質量，使電壓穩定在合理范圍內，減少電壓波動、暫升和暫降等現象。
2. 解決三相電壓及電流不平衡問題，降低三相不平衡度。
3. 提高功率因數，減少無功電流，降低能耗。
4. 治理電流諧波，降低諧波含量，減少諧波對電網和用電設備的影響。
三、選擇BS-UPQC 作為電能質量調節器的原因
1. 功能全面
BS-UPQC 統一電能質量調節器能夠同時解決電力系統中電壓和電流側的電能質量問題。它可以對電壓波動、諧波、無功、三相不平衡等問題進行綜合補償和治理。
2. 實時監測與動態補償
BS-UPQC 基于先進的控制算法和電力電子技術，能夠?qū)崟r監測電網的狀態，并根據實時信息進行動態補償和控制。它可以快速響應電網電壓和電流的變化，及時調整補償措施，確保電能質量的穩定。
3. 適用多種工況
適用于多種環境工況，能夠滿足臺區不同負載和用電情況的需求。同時，支持“四遙” 功能（通信、遙控、遙測、遙調），便于遠程監控和管理。

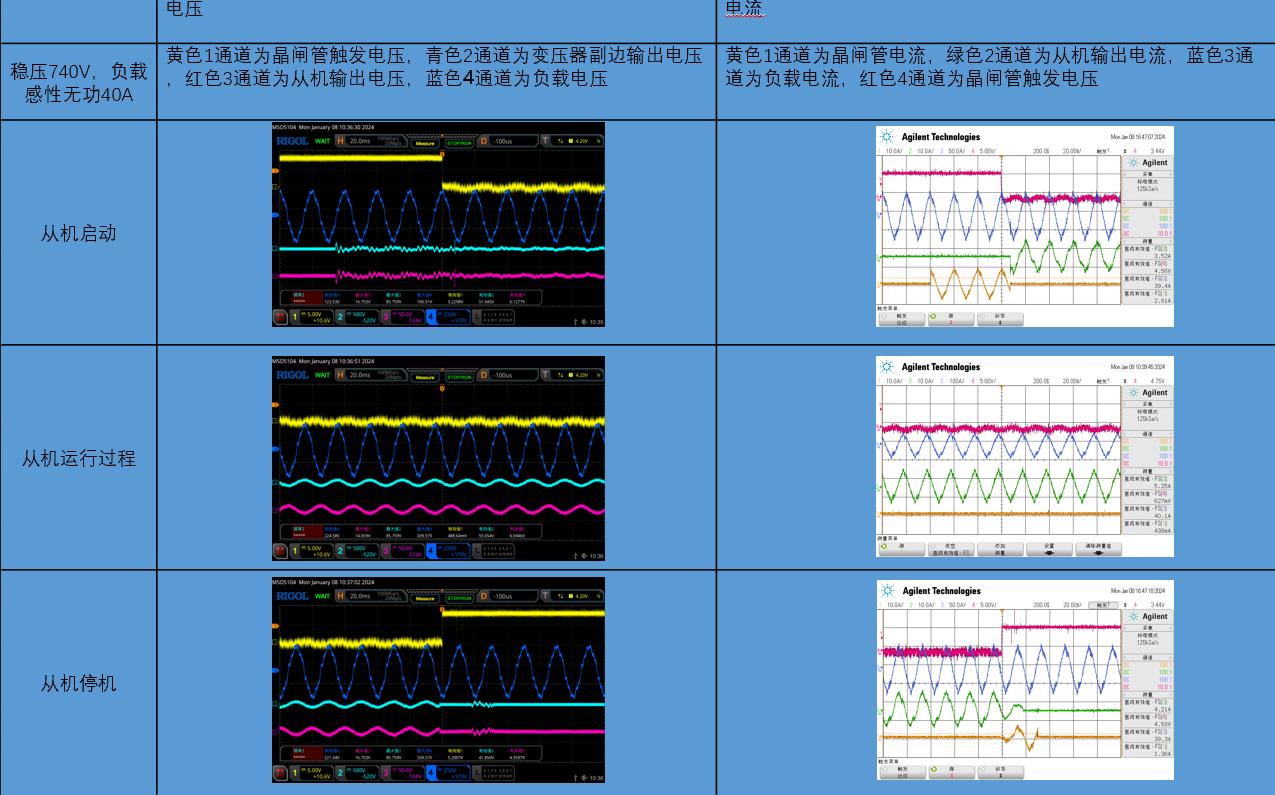

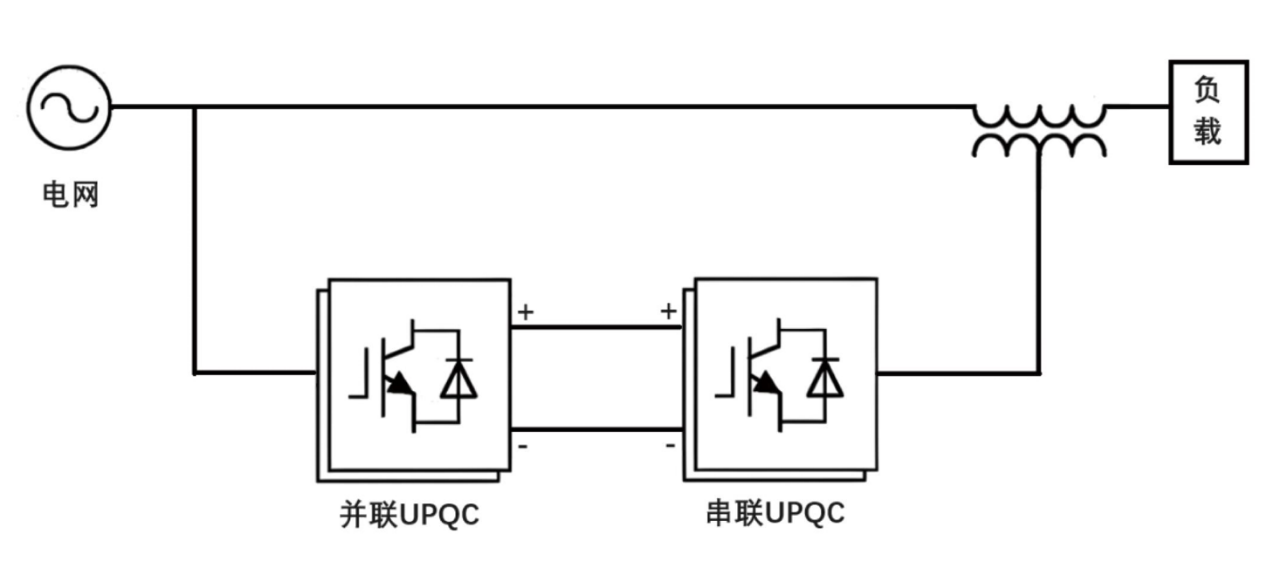

四、BS-UPQC 工作原理
1. 電壓型BS-UPQC（BS-UPQC - S）
連接在電網與負載之間的串聯環節，通過內置的電壓傳感器實時監測電網供給到負載的端口電壓，包括對每一相電壓的幅值、頻率以及波形質量（如是否存在諧波、時變等）進行監測。
將監測到的電壓信號輸入到控制系統中，通過數字信號處理器（DSP）和其他控制單元進行快速分析，計算出電壓偏差（包括幅值偏差、相位偏差以及諧波成分）。
根據計算出的電壓偏差，計算出必要的補償電壓，該補償電壓應具有與實際電壓偏差相反的特性，即能抵消實際電壓中的異常成分。
將補償電壓指令轉化為功率變換器的開關控制信號，決定串聯BS-UPQC 內部功率開關器件 IGBT 的開通和關斷時刻，從而合成出具有所需幅度、頻率和相位的補償電壓波形。
將并聯BS-UPQC 提供的直流側能量轉換為交流電，并按照控制信號生成的補償電壓波形，注入到電網與負載之間的串聯電路中，使實際電網電壓與BS-UPQC 注入的補償電壓相疊加，使得負載端口處的總電壓接近或等于理想的正弦電壓，從而實現電壓補償。
2. 電流型BS-UPQC（BS-UPQC - M）
連接在電網與負載之間的并聯環節，通過內置的電流傳感器和霍爾傳感器等采樣單元持續對流過負載的各相電流進行監測，這些傳感器采樣到的信號反映了負載電流的實際狀況，包括基波分量、諧波分量等信息。
將監測到的電流信號送入控制系統中進行快速分析，通常采用快速傅里葉變換等算法進行分析，將時域的電流信號分解成頻域的多個分量，計算出各次諧波電流的幅值、頻率及相位。
根據諧波分析的結果，計算出與實際諧波電流幅值相等、相位相反的補償電流指令，這些指令將生成與實際諧波電流完全抵消的電流波形，從而消除諧波電流對電網的影響。
將補償電流指令轉化為功率變換器的開關控制信號，決定并聯BS-UPQC 內部功率開關器件 IGBT 的開度和關斷時刻，從而合成出具有所需幅值、頻.將合成出的補償電流波形注入到電網與負載之間的并聯電路中，使實際負載電流與并聯BS-UPQC 注入的補償電流在電網側相互作用，由于二者諧波成分大小相等、方向相反，所以它們會在電網側相互抵消，使得流入電網的電流僅包含基波分量，有效濾除了諧波電流。同時，通過對無功電流的監測分析與計算，輸出補償電流到電網中，實現無功補償功能。
五、BS-UPQC 技術特點及優勢
1. 技術特點
支持電壓調節功能：電壓調節能力為±20% ，其他調節范圍可定制。
支持三相不平衡治理：對于三相電壓不平衡，當電網序電壓不平衡度≤15% 時，系統輸出電壓不平衡度≤2%；對于三相電流不平衡，≤30%@In（模塊額定電流）。
支持無功補償功能：補償容量≤30%@Sn（系統容量），功率因數保持在 0.95 以上，補償精度＜1%@Sn（系統容量）。
支持諧波治理功能：可對3、5、7、9、11、13 次諧波進行治理，補償容量≤30%@In。
含有多個保護功能：電網過壓、電網欠壓、電壓缺相、瞬時過流、延時過流、母線過壓、母線欠壓、設備過熱、風機故障、電源故障、限流保護、頻率保護、熔絲故障等。
支持遠程監控功能：支持“四遙” 功能，可通過 4G/WIR/ 以太網進行遠程監控，通訊協議可采用 MODBUS TCP/MODBUS RTU 或其他定制協議，通訊接口為 Ethernet/RS458。
2. 優勢
功能強大：綜合解決多種電能質量問題，無需采用多種單一功能的設備進行組合，降低了設備復雜性和成本。
性價比高：相比其他電能質量治理方案，BS-UPQC 在性能和價格上具有優勢，能夠在保證電能質量的前提下，降低治理成本。
響應迅速：響應時間≤20ms，能夠快速對電網變化做出反應，及時調整補償措施，確保電能質量穩定。
安裝方便：采用整柜安裝方式，安裝過程相對簡單，減少了安裝時間和工作量。
六、BS-UPQC 設備選型
1. 根據臺區的額定容量、電壓等級、需要治理的電能質量問題的嚴重程度等因素進行設備選型。
2. 常見的型號有BS-UPQC/50 - 50 - 0.4 - Z、BS-UPQC/100 - 100 - 0.4 - Z、BS-UPQC/200 - 200 - 0.4 - Z 等，其額定容量分別為 50kVA、100kVA、200kVA。
七、實施計劃
1. 安裝準備階段
對臺區進行詳細的現場勘查，了解電網結構、負載分布、電能質量現狀等情況，確定BS-UPQC 設備的最佳安裝位置。
根據所選設備型號，準備好相應的安裝工具和材料，如電纜、橋架、接線端子等。
制定詳細的安裝時間表，與臺區相關部門協調好停電時間，盡量減少對用戶用電的影響。
2. 設備安裝階段
按照設備安裝說明書的要求，進行BS-UPQC 設備的安裝。在安裝過程中，嚴格遵守電氣安裝規范，確保接線正確、牢固，接地良好。
安裝完成后，對設備進行初步的調試，檢查設備是否能夠正常啟動，各項參數是否設置正確。
3. 調試與驗收階段
對安裝好的BS-UPQC 設備進行全面的調試。調試過程中，監測電網電壓、電流、功率因數、諧波含量等參數的變化情況，確保電能質量得到改善。
根據調試結果，對設備的參數進行進一步的優化調整，確保設備達到最佳運行效果。
邀請相關部門和專業的電氣檢測機構對設備進行驗收。驗收內容包括設備的安裝質量、運行效果、安全性能等方面。只有驗收合格后，設備才能正式投入使用。
八、維護與管理
1. 日常維護
安排專業的電氣維護人員定期對BS-UPQC 設備進行巡檢。巡檢內容包括設備的外觀檢查、接線端子檢查、運行參數檢查等。如發現設備有異常情況，應及時進行處理。
定期清理設備表面的灰塵和雜物，保持設備的清潔，確保設備散熱良好。
2. 故障處理
建立設備故障應急處理機制。當設備出現故障時，維護人員應立即趕到現場，對故障進行診斷和處理。如無法當場解決故障，應及時聯系設備供應商的技術支持人員，共同解決問題。
對設備發生的每一次故障都要進行詳細的記錄，包括故障發生的時間、癥狀、處理過程和結果等。通過對故障記錄的分析，總結故障發生的規律和原因，采取相應的預防措施，降低設備的故障率。
3. 技術培訓
為臺區的電氣維護人員提供關于BS-UPQC 設備的技術培訓。培訓內容包括設備的工作原理、操作方法、維護要點等方面。通過培訓，提高維護人員的技術水平和維護能力，確保設備能夠得到有效的維護和管理。
九、預期效果
1. 改善臺區的電能質量，電壓波動、暫升和暫降等現象得到明顯改善，電壓穩定在合理范圍內。
2. 三相電壓及電流不平衡度降低，達到治理目標要求。
3. 功率因數提高，無功電流減少，能耗降低。
4. 諧波含量降低，對電網和用電設備的影響減小。
十、注意事項
1. 在設備安裝和調試過程中，必須由專業的電氣工程師或技術人員進行操作，確保操作過程安全、規范。
2. 設備安裝完成后，要確保設備接地良好，避免發生觸電事故。
3. 定期對設備進行維護和檢查，及時發現和處理設備存在的問題，確保設備始終處于良好的運行狀態。
